Интеграция в Умный дом
Система форсуночного увлажнения Climatec поддерживает интеграцию с системами автоматизации зданий и диспетчеризации без установки дополнительных модулей. Возможность подключения предусмотрена во всех контроллерах и доступна сразу после монтажа оборудования.
Интеграция может быть выполнена двумя способами:
- по протоколу Modbus RTU;
- с использованием сухих контактов.
Интеграция по протоколу Modbus RTU
Основной способ интеграции – подключение по протоколу Modbus RTU через интерфейс RS-485. Данный вариант обеспечивает полный обмен данными между системой увлажнения и внешней системой управления.
Через Modbus RTU доступны следующие функции:
- просмотр текущей температуры и влажности;
- изменение рабочих параметров;
- управление режимами работы системы;
- включение и отключение оборудования;
- контроль состояния системы;
- получение информации об активных авариях и ошибках.
При использовании Modbus RTU оператор получает доступ практически ко всем функциям, доступным через штатную панель управления системой.
Интеграция с помощью сухих контактов
Для объектов, на которых не требуется полный обмен данными, предусмотрено управление с помощью сухих контактов. Этот способ обеспечивает базовое взаимодействие между системой увлажнения и внешним оборудованием.
Через сухие контакты доступны следующие функции:
- включение и отключение отдельных зон увлажнения;
- подача сигнала на запуск увлажнения;
- снятие запроса на увлажнение;
- передача сигнала общей аварии.
При этом через сухой контакт передается только факт наличия ошибки без указания ее типа или кода.

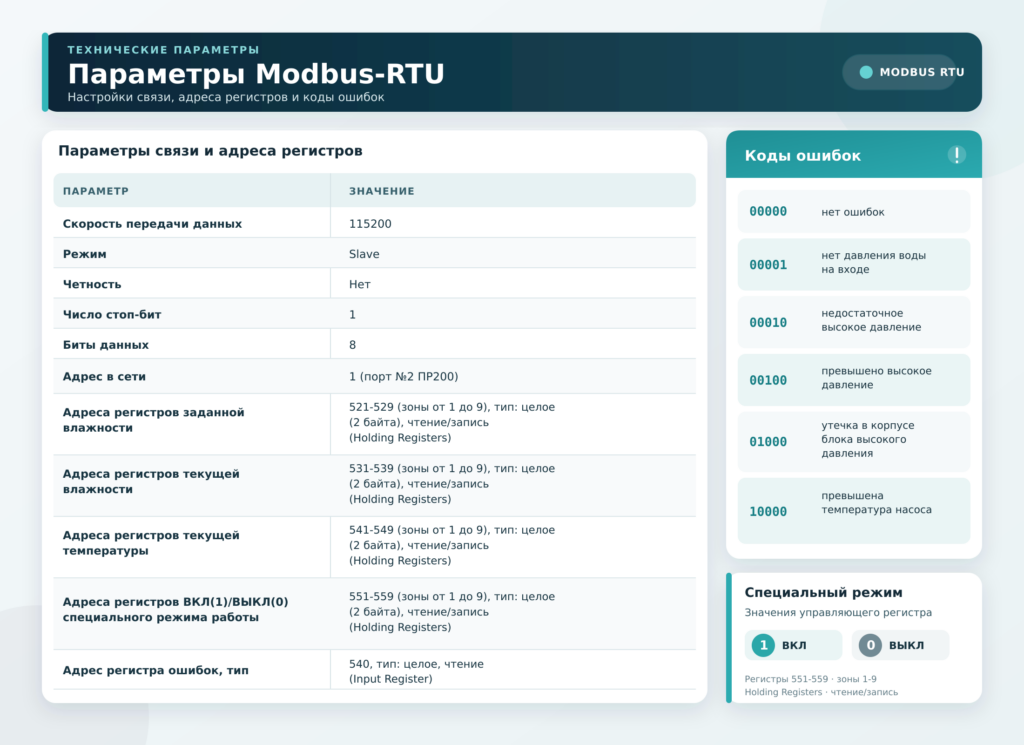

Технические данные для интеграции
Для выполнения интеграции системы увлажнения Climatec с внешними системами автоматизации используются технические параметры подключения, приведенные ниже. Эти данные применяются при настройке взаимодействия оборудования на этапе монтажа и ввода в эксплуатацию. Использование рекомендуемых параметров обеспечивает корректную работу системы и обмен данными с внешними устройствами.
Управление дискретными входами осуществляется замыканием релейных выходов управляющего устройства по принципу: замкнуто реле дискретного вход номер, которого соответствует номеру зоны увлажнения воздуха, в которой необходимо повысить уровень влажности воздуха.
