Датчики системы форсуночного увлажнения

Датчики температуры и влажности обеспечивают контроль параметров микроклимата в системе форсуночного увлажнения Climatec. Они передают контроллеру текущие параметры микроклимата, обеспечивают точное поддержание заданной влажности. С их помощью состояние помещений контролируется при помощи удаленного управления.

Цифровые датчики с протоколом Modbus RTU

В системе используются цифровые датчики, работающие по протоколу Modbus RTU. Благодаря цифровому обмену данными контроллер постоянно получает актуальные значения температуры и влажности в помещении. Через систему удаленного управления пользователи и сервисные инженеры также получают возможность контролировать текущие показатели температуры и влажности на объекте.

Виды датчиков

Для различных вариантов монтажа предусмотрено несколько типов исполнений датчиков.

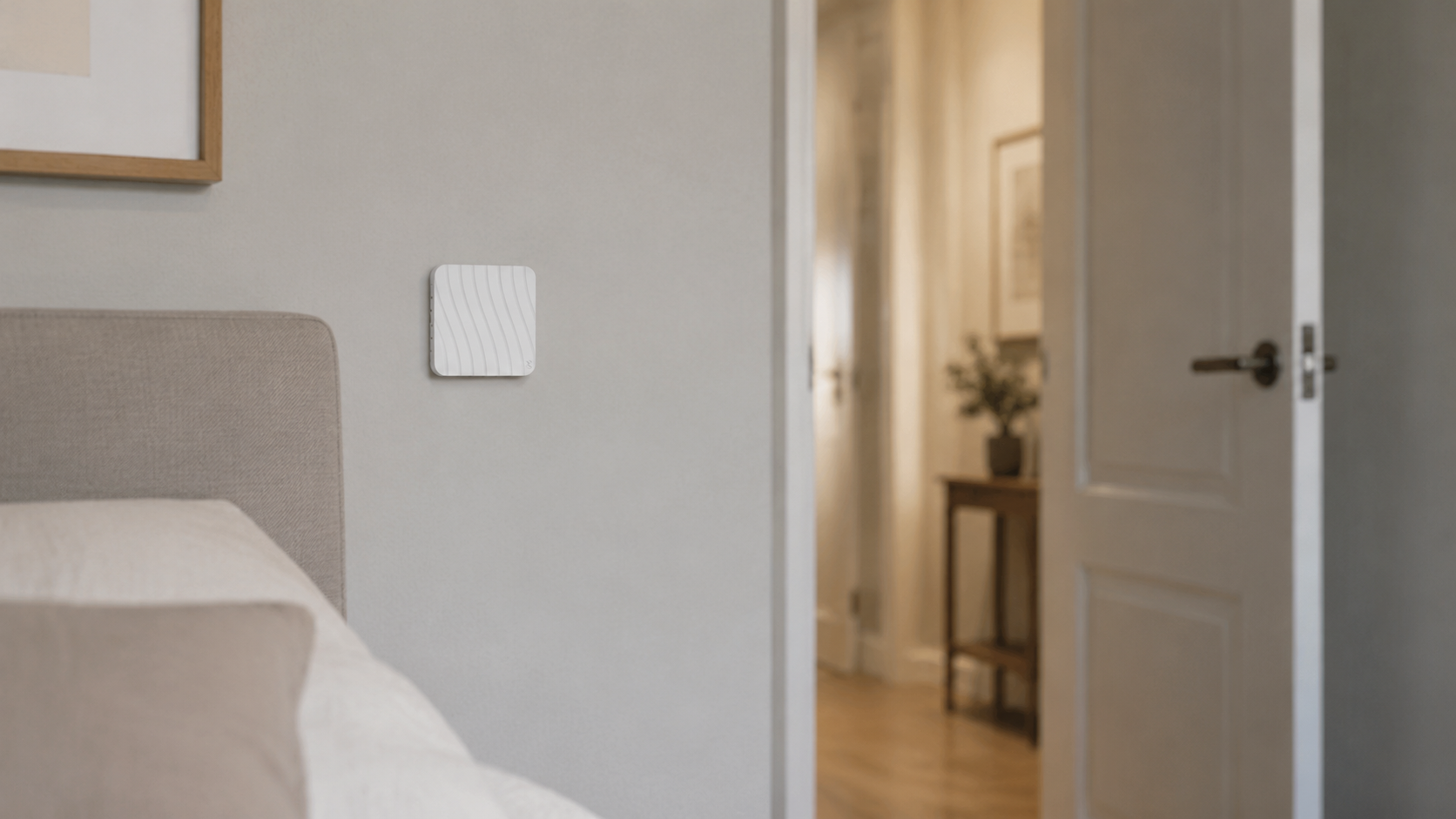

Настенные датчики выпускаются в двух вариантах установки:

• Накладные. Монтируются непосредственно на поверхность стены;
• Встраиваемые. Устанавливаются в стандартный подрозетник, благодаря чему корпус меньше выступает над поверхностью стены.

Настенные датчики доступны в двух вариантах дизайна:

• с декоративной лицевой панелью («волна»);
• минималистичное исполнение с ровной лицевой поверхностью.

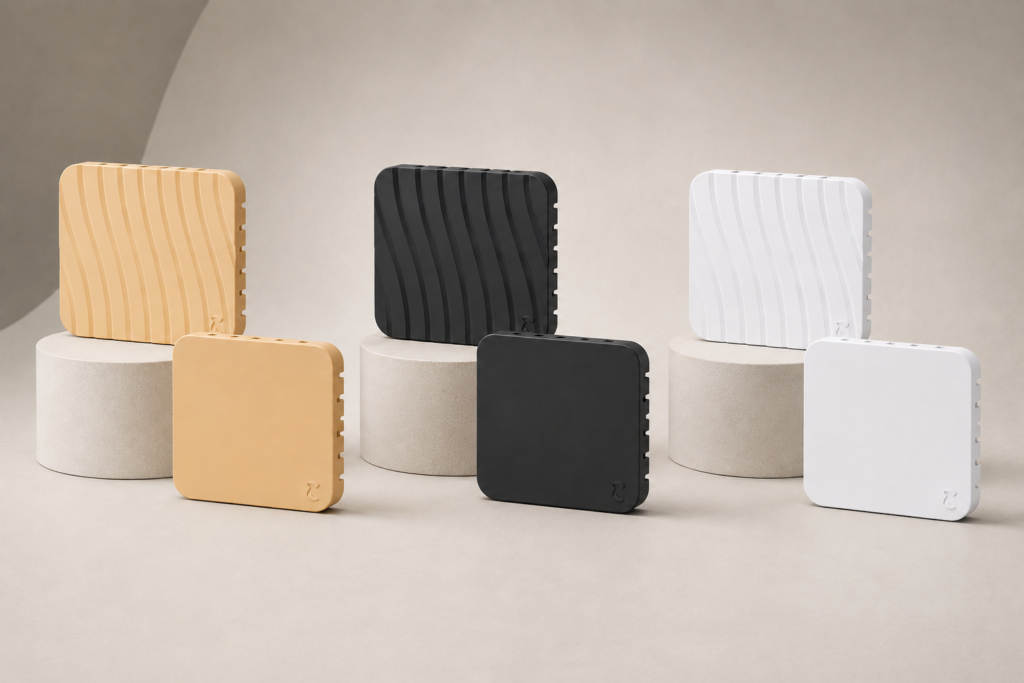

Цветовые исполнения

Стандартно датчики поставляются в трех цветах:

Для настенных датчиков в минималистичном исполнении доступна дополнительная услуга окраски в любой цвет по каталогу RAL.

Подключение датчиков

Датчики работают по протоколу Modbus RTU, что позволяет использовать два варианта подключения: по схеме «звезда» или последовательным шлейфом. Оба варианта могут применяться при построении системы в зависимости от условий монтажа. Последовательное подключение часто применяется на крупных объектах, поскольку позволяет сократить длину кабельной сети и упростить монтаж.

Возможность выбора схемы подключения обеспечивает большую гибкость при проектировании системы, что особенно удобно на объектах с несколькими помещениями и сложной планировкой.

Настройка

Во время пусконаладочных работ выполняется юстировка датчиков. Инженер с помощью портативного гигрометра измеряет температуру и влажность в помещении. При необходимости через панель управления в контроллер вводятся корректировки показаний датчиков.

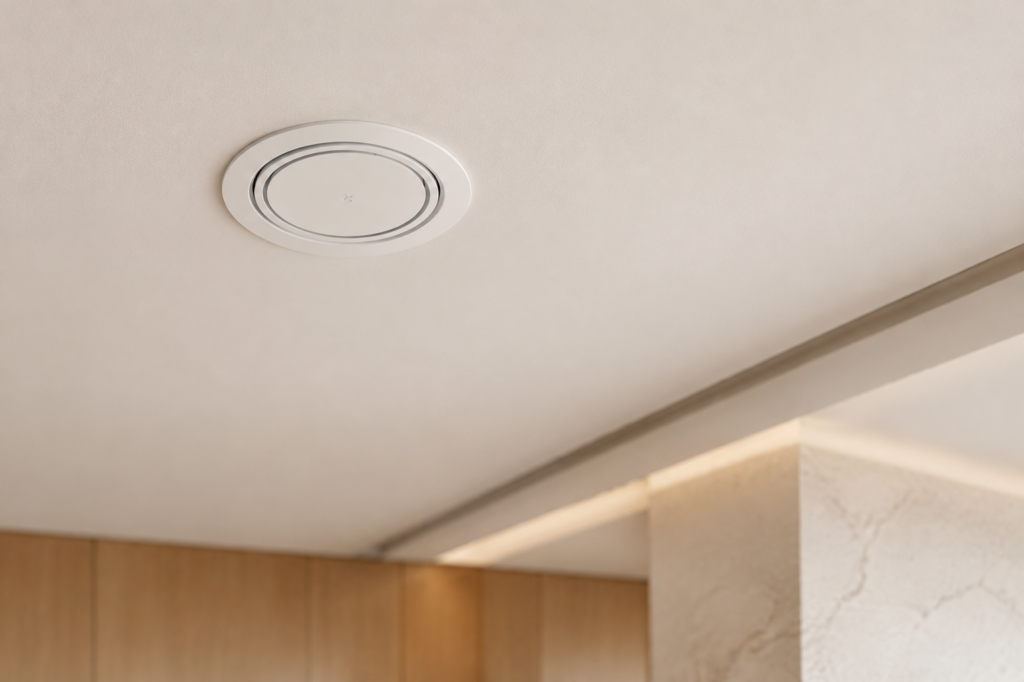

Такая настройка особенно актуальна при установке потолочных датчиков в помещениях с высокими потолками, так как в них влажность на уровне потолка может отличаться от влажности в зоне нахождения людей. После юстировки система отображает значения, соответствующие условиям в рабочей зоне помещения.

Использование нескольких датчиков в одной зоне

В одной независимой зоне увлажнения может использоваться несколько датчиков. Всего один комплект оборудования поддерживает подключение до 20 датчиков.

Количество датчиков в зоне определяется особенностями объекта. Это может быть один, два, три, пять и более датчиков в пределах поддерживаемого количества. Такое решение применяется, когда несколько помещений объединены в одну независимую зону увлажнения. Установка отдельного датчика в каждой комнате позволяет избежать переувлажнения отдельных помещений.

Во время настройки контроллера через панель управления каждому датчику назначается адрес, после чего определяется, к какой независимой зоне он относится. Это упрощает проведение пусконаладочных работ и обеспечивает эффективную настройку системы.

Благодаря использованию цифровых датчиков форсуночная система увлажнения воздуха получает актуальные данные о температуре и влажности в помещении. Различные варианты исполнения и подключения упрощают интеграцию оборудования на объектах с разными условиями монтажа. Возможность объединения нескольких датчиков в одной зоне обеспечивает более точный контроль параметров воздуха. Все это делает настройку и эксплуатацию системы удобной и эффективной.
